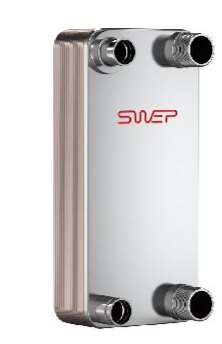

SWEP B200TH

🔍 кликни за уголемяване

Основни спецификации

Макс. брой пластини (NoP)	250
Макс. дебит	43.7 m³/h (192.41 gpm)
Обем на канала	0.241/0.241 dm³ (0.0085/0.0085 ft³)
Материал	316/316L неръждаема стомана, медно запояване
Тегло (без връзки)	12.62+0.4×NoP kg
Макс. размер частици	1 mm

Приложения: Районно отопление, промишленост, центрове за данни, мощни хладилни инсталации

Технически размери

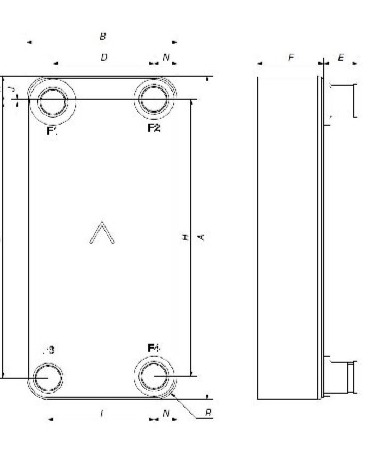

Стандартни габаритни размери на серия SWEP B200TH. Дебелината F зависи от броя пластини.

🔍 кликни за уголемяване

Размер	Описание	мм
A	Обща височина	525
B	Ширина на тялото	243
C	Разст. между центровете на портовете	448.5
D	Разст. между осите на F1/F2	163.5
F	Обща дебелина (зависи от NoP)	24.10+2.29×(NoP)
G	Ширина на рамката	4
H	Допълнителен монтажен размер H*	450
I	Допълнителен монтажен размер I*	171
J	Допълнителен монтажен размер J*	4.5
K	Допълнителен монтажен размер K*	42
N	Допълнителен монтажен размер N*	37.5
R	Радиус на ъгъла	35
E₁	Диам. на портове F1/F2	54
E₂	Диам. на портове F3/F4	27

Налични модели и цени

* Цените са в EUR. Наличност: складова наличност в DE / по запитване. Доставка: по договаряне.
