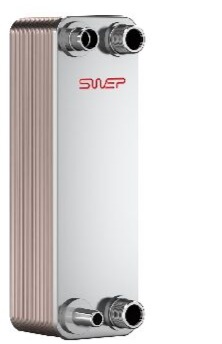

Name: SWEP B20H паян пластинчат топлообменник
Brand: SWEP
Availability: InStock

🔍 кликни за уголемяване

Основни спецификации

Макс. брой пластини (NoP)	140
Макс. дебит	9.7 m³/h (42.71 gpm)
Обем на канала	0.0313/0.0301 dm³ (0.0011/0.0011 ft³)
Материал	316 неръждаема стомана, капак 304, медно запояване
Тегло (без връзки)	1.04+0.0706×NoP kg
Макс. размер частици	0.6 mm

Приложения: Термопомпи, климатизация, хладилни системи, промишлено отопление

Технически размери

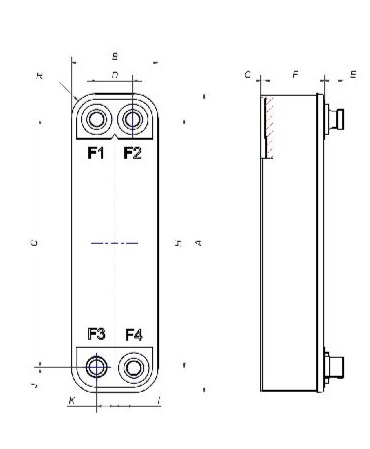

Стандартни габаритни размери на серия SWEP B20H. Дебелината F зависи от броя пластини.

🔍 кликни за уголемяване

Размер	Описание	мм
A	Обща височина	324
B	Ширина на тялото	94
C	Разст. между центровете на портовете	268.2
D	Разст. между осите на F1/F2	39
F	Обща дебелина (зависи от NoP)	6.00+1.46×(NoP)
G	Ширина на рамката	5
H	Допълнителен монтажен размер H*	269.2
I	Допълнителен монтажен размер I*	20.7
J	Допълнителен монтажен размер J*	1
K	Допълнителен монтажен размер K*	19.7
R	Радиус на ъгъла	26
E₁	Диам. на портове F1/F2	20

Технически лист (PDF)

↓ Изтегли техническа документация

Модел	Пластини	Наличност	Цена (с ДДС)
B20Hx40/1P-NSC-M	40	✓ 55 бр.	€ 176 без ДДС: € 147
B20Hx52/1P-NSC-M	52	✓ 364 бр.	€ 199 без ДДС: € 166
B20Hx58/1P-NSC-M	58	✓ 82 бр.	€ 211 без ДДС: € 176
B20Hx70/1P-NSC-M	70	✓ 88 бр.	€ 235 без ДДС: € 196
B20Hx76/1P-NSC-M	76	✓ 478 бр.	€ 246 без ДДС: € 205

* Цените са в EUR. Наличност: складова наличност в DE / по запитване. Доставка: по договаряне.

Горещият и студеният флуид текат противопоточно през тънки стоманени пластини, което осигурява изключително ефективен топлообмен.

Вакуумно запоените пластинни топлообменници са компактни, надеждни и енергийно ефективни за всяко приложение.

AsyMatrix™, Sealix™ и Hypertwain™ — патентовани технологии, които правят SWEP един от най-добрите производители в света.
