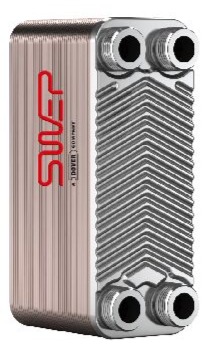

Name: SWEP E5TH паян пластинчат топлообменник
Brand: SWEP
Availability: InStock

🔍 кликни за уголемяване

Основни спецификации

Макс. брой пластини (NoP)	41
Макс. дебит	4 m³/h (17.61 gpm)
Обем на канала	0.024/0.024 dm³ (0.0008/0.0008 ft³)
Материал	316/316L неръждаема стомана, медно запояване
Тегло (без връзки)	0.29+0.04×NoP kg
Макс. размер частици	1 mm

Приложения: Битово отопление, слънчеви колектори, малки термопомпи, ТГВ

Технически размери

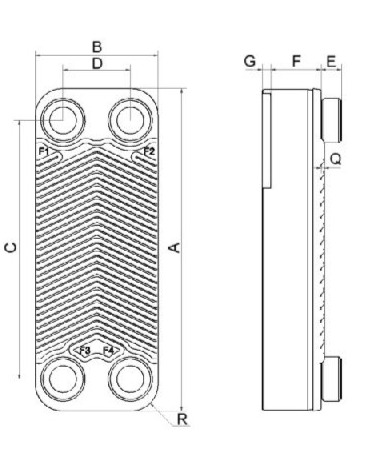

Стандартни габаритни размери на серия SWEP E5TH. Дебелината F зависи от броя пластини.

🔍 кликни за уголемяване

Размер	Описание	мм
A	Обща височина	192
B	Ширина на тялото	73
C	Разст. между центровете на портовете	154
D	Разст. между осите на F1/F2	40
F	Обща дебелина (зависи от NoP)	2.00+2.24×(NoP-2)
G	Ширина на рамката	7
Q	Допълнителен монтажен размер Q*	2
R	Радиус на ъгъла	16
E₁	Диам. на портове F1/F2	12
E₂	Диам. на портове F3/F4	20

Технически лист (PDF)

↓ Изтегли техническа документация

Модел	Пластини	Наличност	Цена (с ДДС)
E5THx10/1P-SC-S	10	✓ 228 бр.	€ 32 без ДДС: € 26
E5THx14/1P-SC-S	14	✓ 843 бр.	€ 40 без ДДС: € 34
E5THx16/1P-NC-S	16	✓ 228 бр.	€ 31 без ДДС: € 26
E5THx18/1P-NC-S	18	✓ 955 бр.	€ 0 без ДДС: € 0
E5THx20/1P-SC-S	20	✓ 804 бр.	€ 47 без ДДС: € 40
E5THx30/1P-SC-S	30	✓ 655 бр.	€ 60 без ДДС: € 50
E5THx40/1P-SC-S	40	✓ 566 бр.	€ 72 без ДДС: € 60

* Цените са в EUR. Наличност: складова наличност в DE / по запитване. Доставка: по договаряне.

Горещият и студеният флуид текат противопоточно през тънки стоманени пластини, което осигурява изключително ефективен топлообмен.

Вакуумно запоените пластинни топлообменници са компактни, надеждни и енергийно ефективни за всяко приложение.

AsyMatrix™, Sealix™ и Hypertwain™ — патентовани технологии, които правят SWEP един от най-добрите производители в света.
