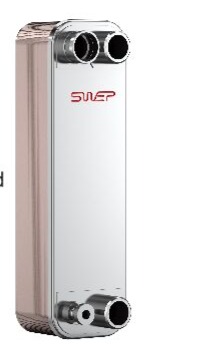

SWEP QD20H

🔍 кликни за уголемяване

Основни спецификации

Макс. брой пластини (NoP)	82
Макс. дебит	9.7 m³/h (42.71 gpm)
Обем на канала	0.0313/0.0301 dm³ (0.0011/0.0011 ft³)
Материал	316 неръждаема стомана, капак 304, медно запояване
Тегло (без връзки)	1.04+0.0706×NoP kg
Макс. размер частици	0.6 mm

Приложения: бързи демонтируеми връзки, компактни хладилни и хидравлични системи

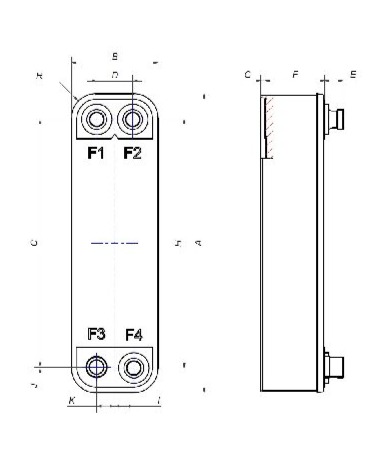

Технически размери

Стандартни габаритни размери на серия SWEP QD20H. Дебелината F зависи от броя пластини.

🔍 кликни за уголемяване

Размер	Описание	мм
A	Обща височина	324
B	Ширина на тялото	94
C	Разст. между центровете на портовете	268.2
D	Разст. между осите на F1/F2	39
F	Обща дебелина (зависи от NoP)	6.00+1.46×(NoP)
G	Ширина на рамката	5
H	Допълнителен монтажен размер H*	269.2
I	Допълнителен монтажен размер I*	20.7
J	Допълнителен монтажен размер J*	1
K	Допълнителен монтажен размер K*	19.7
R	Радиус на ъгъла	26
E₁	Диам. на портове F1/F2	20

Налични модели и цени

* Цените са в EUR. Наличност: складова наличност в DE / по запитване. Доставка: по договаряне.
